Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière

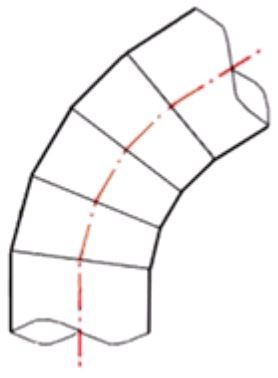

- Corps : Polyéthylène noir PE 100 / Nombre de segments: 5
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

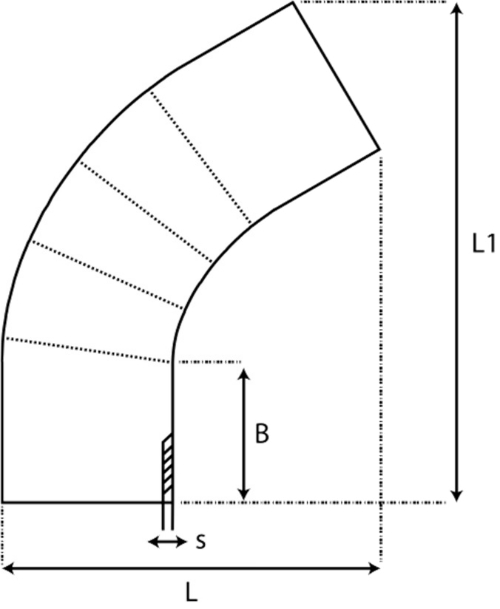

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9567090S | 90 | 110 | 274 | 396 | 5.4 | 0.65 | 10 |
| 9567110S | 110 | 120 | 353 | 516 | 6.6 | 1.26 | 10 |
| 9567125S | 125 | 130 | 377 | 545 | 7.4 | 1.67 | 10 |
| 9567140S | 140 | 140 | 401 | 573 | 8.3 | 2.18 | 10 |
| 9567200S | 200 | 170 | 494 | 682 | 11.9 | 5.01 | 10 |
| 9567250S | 250 | 210 | 579 | 786 | 14.8 | 8.79 | 10 |
| 9567280S | 280 | 250 | 643 | 872 | 16.6 | 12.23 | 10 |
| 9567315S | 315 | 260 | 687 | 917 | 18.7 | 15.88 | 10 |
| 9567355S | 355 | 280 | 745 | 982 | 21.1 | 21.19 | 10 |
| 9567400S | 400 | 300 | 807 | 1051 | 23.7 | 28.02 | 10 |
| 9567450S | 450 | 300 | 1003 | 1348 | 26.7 | 47.26 | 10 |
| 9567500S | 500 | 330 | 1153 | 1563 | 29.7 | 68.55 | 10 |
| 9567560S | 560 | 350 | 1301 | 1774 | 33.2 | 97.5 | 10 |
| 9567630S | 630 | 350 | 1447 | 1960 | 37.4 | 135.14 | 10 |
