Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

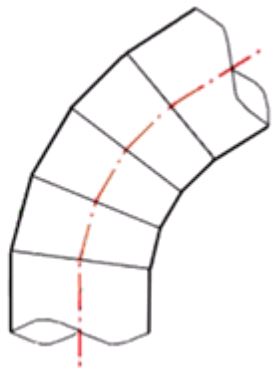

Description
Matière
- Corps : Polyéthylène noir PE 100 / Nombre de segments: 5
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

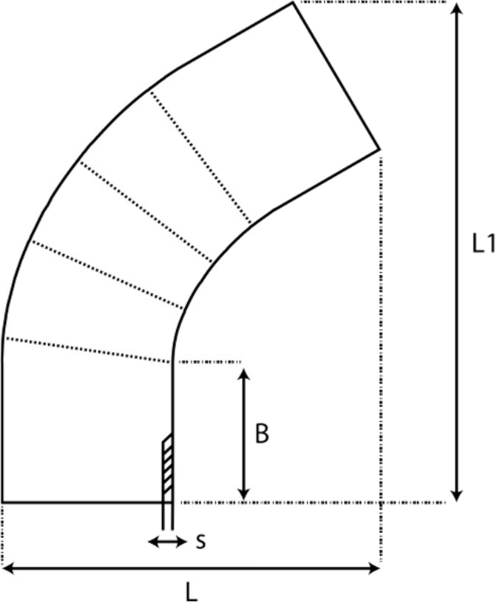

Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9568063S | 63 | 90 | 229 | 343 | 5.8 | 0.42 | 16 |
| 9568075S | 75 | 100 | 250 | 368 | 6.8 | 0.62 | 16 |
| 9568090S | 90 | 110 | 274 | 396 | 8.2 | 0.94 | 16 |
| 9568110S | 110 | 120 | 353 | 516 | 10 | 1.84 | 16 |
| 9568125S | 125 | 130 | 377 | 545 | 11.4 | 2.47 | 16 |
| 9568140S | 140 | 140 | 401 | 573 | 12.7 | 3.19 | 16 |
| 9568160S | 160 | 150 | 437 | 619 | 14.6 | 4.45 | 16 |
| 9568180S | 180 | 150 | 457 | 635 | 16.4 | 5.62 | 16 |
| 9568200S | 200 | 170 | 494 | 682 | 18.2 | 7.39 | 16 |
| 9568225S | 225 | 180 | 528 | 719 | 20.5 | 9.66 | 16 |
| 9568250S | 250 | 210 | 579 | 786 | 22.7 | 12.91 | 16 |
| 9568280S | 280 | 250 | 643 | 872 | 25.4 | 18.04 | 16 |
| 9568315S | 315 | 260 | 687 | 917 | 28.6 | 23.36 | 16 |
| 9568355S | 355 | 280 | 745 | 982 | 32.2 | 31.12 | 16 |
| 9568400S | 400 | 300 | 807 | 1051 | 36.3 | 41.28 | 16 |
| 9568450S | 450 | 300 | 1003 | 1348 | 40.9 | 69.70 | 16 |
| 9568500S | 500 | 330 | 1153 | 1563 | 45.4 | 101.13 | 16 |
| 9568560S | 560 | 350 | 1301 | 1774 | 50.8 | 143.79 | 16 |
| 9568630S | 630 | 350 | 1447 | 1960 | 57.2 | 198.28 | 16 |
