Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière

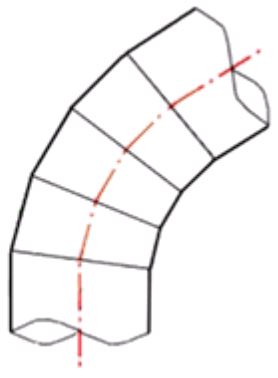

- Corps : Polyéthylène noir PE 100 / Nombre de segments: 5
Références normatives
- Conformes aux normes NF EN 12201-3, ISO 4427-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d | B | L | L1 | s | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 9569063S | 63 | 90 | 229 | 343 | 8.6 | 0.59 | 25 |
| 9569075S | 75 | 100 | 250 | 368 | 10.3 | 0.89 | 25 |
| 9569090S | 90 | 110 | 274 | 396 | 12.30 | 1.33 | 25 |
| 9569110S | 110 | 120 | 353 | 516 | 15.1 | 2.62 | 25 |
| 9569125S | 125 | 130 | 377 | 545 | 17.1 | 3.5 | 25 |
| 9569140S | 140 | 140 | 401 | 573 | 19.2 | 4.54 | 25 |
| 9569160S | 160 | 150 | 437 | 619 | 21.9 | 6.30 | 25 |
| 9569180S | 180 | 150 | 457 | 635 | 24.6 | 7.97 | 25 |
| 9569200S | 200 | 170 | 494 | 682 | 27.4 | 10.49 | 25 |
| 9569225S | 225 | 180 | 528 | 719 | 30.8 | 13.65 | 25 |
| 9569250S | 250 | 210 | 579 | 786 | 34.2 | 18.45 | 25 |
| 9569315S | 315 | 260 | 687 | 917 | 43.1 | 33.28 | 25 |
| 9569280S | 280 | 250 | 643 | 872 | 38.3 | 25.70 | 25 |
| 9569355S | 355 | 280 | 745 | 982 | 48.5 | 44.27 | 25 |
| 9569400S | 400 | 300 | 807 | 1051 | 54.7 | 58.81 | 25 |
| 9569450S | 450 | 300 | 1003 | 1348 | 61.5 | 99.26 | 25 |
