Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

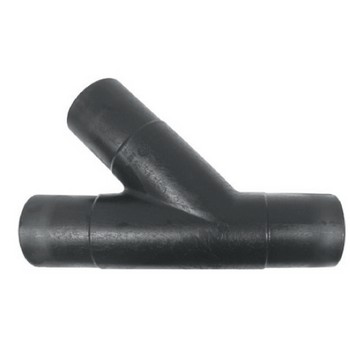

Description
Matière
- Polyéthylène noir PE 100 - Pièce injectée
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

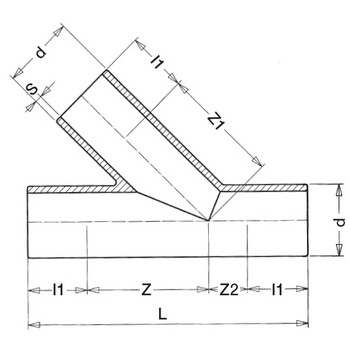

Tableau des dimensions
| Référence | d | L | Z | z1 | z2 | l1 | S | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 9648063 | 63 | 245 | 95 | 95 | 23 | 63 | 5.8 | 16 | - |
| 9648075 | 75 | 290 | 103 | 101 | 37 | 75 | 6.9 | 16 | - |
| 9648090 | 90 | 370 | 148 | 148 | 51 | 85 | 8.2 | 16 | - |
| 9648110 | 110 | 400 | 164 | 164 | 66 | 65 | 10 | 16 | - |
| 9648125 | 125 | 448 | 182 | 185 | 45 | 108 | 11.4 | 16 | - |
| 9648160 | 160 | 540 | 245 | 245 | 68 | 112 | 14.6 | 16 | - |
| 9648180 | 180 | 582 | 265 | 265 | 78 | 120 | 16.4 | 16 | - |
| 9648200 | 200 | 632 | 275 | 286 | 94 | 125 | 18.2 | 16 | - |
| 9648225 | 225 | 700 | 333 | 350 | 85 | 130 | 20.5 | 16 | - |
| 9648250 | 250 | 774 | 250 | 393 | 107 | 137 | 22.7 | 16 | - |
| 9648280 | 280 | 852 | 440 | 440 | 120 | 146 | 25.4 | 16 | - |
| 9648315 | 315 | 970 | 494 | 494 | 136 | 170 | 28.6 | 16 | 45.9 |
