Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

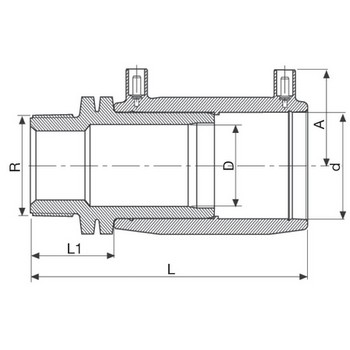

Tableau des dimensions
| Référence | d x R | D | L | L1 | A | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 4971402005 | 20 x 1/2" | 14 | 97 | 21 | 35 | 7,4 à 11 | 0.129 | 16 |
| 4971402507 | 25 x 3/4" | 18 | 113 | 31 | 38 | 7,4 à 11 | 0.06 | 16 |
| 4971403210 | 32 x 1" | 24 | 123 | 35 | 41 | 11 | 0.09 | 16 |
| 4971404010 | 40 x 1" | 30 | 134 | 37 | 45 | 11 | 0.15 | 16 |
| 4971404013 | 40 x 1 1/4" | 30 | 137 | 40 | 45 | 11 | 0.155 | 16 |
| 4971404015 | 40 x 1 1/2" | 30 | 137 | 40 | 45 | 11 | 0.16 | 16 |
| 4971405015 | 50 x 1 1/2" | 38 | 141 | 40 | 50 | 11 | 0.232 | 16 |
| 4971406315 | 63 x 1 1/2" | 48 | 161 | 44 | 57 | 11 à 17,6 | 0.345 | 16 |
| 4971406320 | 63 x 2" | 48 | 165 | 48 | 57 | 11 à 17,6 | 0.384 | 16 |
