Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Bague de renfort : Acier galvanisé ST 37
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

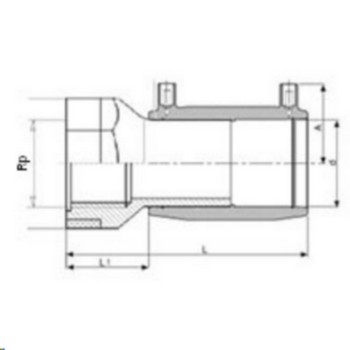

Tableau des dimensions
| Référence | d x Rp | A | L | L1 | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 4971302507 | 25 x 3/4" | 38 | 103 | 21 | 7,4 à 11 | 0.06 | 16 |
| 4971303210 | 32 x 1" | 41 | 115 | 25 | 7,4 à 11 | 0.099 | 16 |
| 4971304013 | 40 x 1 1/4" | 45 | 125 | 27 | 11 | 0.156 | 16 |
| 4971305015 | 50 x 1 1/2" | 50 | 133 | 32 | 11 | 0.229 | 16 |
| 4971306320 | 63 x 2" | 57 | 154 | 36 | 11 à 17,6 | 0.337 | 16 |
