Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

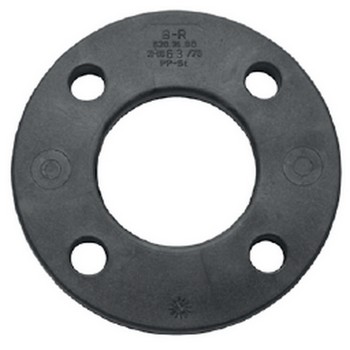

Description
Matière
- Corps : Acier recouvert de polypropylène
Références normatives
- Conformes aux normes NF EN 1092 et ISO 7005
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

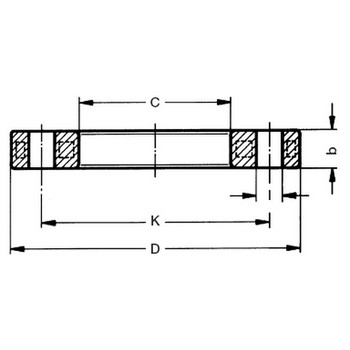

Tableau des dimensions
| Référence | d | DN | D | K | b | C | I | nbre trous | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9900020 | 20 | 15 | 95 | 65 | 14 | 24 | 14 | 4 | ISO GN 10/16 | 0.24 |
| 9900025 | 25 | 20 | 105 | 75 | 14 | 34 | 14 | 4 | ISO GN 10/16 | 0.3 |
| 9900032 | 32 | 25 | 115 | 85 | 14 | 42 | 14 | 4 | ISO GN 10/16 | 0.471 |
| 9900040 | 40 | 32 | 140 | 100 | 16 | 51 | 18 | 4 | ISO GN 10/16 | 0.696 |
| 9900050 | 50 | 40 | 150 | 110 | 18 | 62 | 18 | 4 | ISO GN 10/16 | 0.7 |
| 9900063 | 63 | 50 | 165 | 125 | 18 | 78 | 18 | 4 | ISO GN 10/16 | 0.895 |
| 9900075 | 75 | 65 | 185 | 145 | 18 | 92 | 18 | 4 | ISO GN 10/16 | 1.18 |
| 9900090 | 90 | 80 | 200 | 160 | 18 | 108 | 18 | 8 | ISO GN 10/16 | - |
| 9900110 | 110 | 100 | 220 | 180 | 18 | 128 | 18 | 8 | ISO GN 10/16 | - |
| 9900125 | 125 | 100 | 220 | 180 | 18 | 135 | 18 | 8 | ISO GN 10/16 | - |
| 9900140 | 140 | 125 | 250 | 210 | 24 | 158 | 18 | 8 | ISO GN 10/16 | - |
| 9900160 | 160 | 150 | 285 | 240 | 24 | 178 | 22 | 8 | ISO GN 10/16 | - |
| 9900180 | 180 | 150 | 285 | 240 | 24 | 188 | 22 | 8 | ISO GN 10/16 | - |
| 9900200 | 200 | 200 | 340 | 295 | 24 | 235 | 22 | 8 | ISO GN 10 | - |
| 9900225 | 225 | 200 | 340 | 295 | 24 | 238 | 22 | 8 | ISO GN 10 | - |
| 9900250 | 250 | 250 | 406 | 350 | 31 | 288 | 22 | 12 | ISO GN 10 | 7.315 |
| 9900280 | 280 | 250 | 406 | 350 | 34 | 294 | 22 | 12 | ISO GN 10 | 7.15 |
| 9900315 | 315 | 300 | 460 | 400 | 34 | 338 | 22 | 12 | ISO GN 10 | - |
| 9900355 | 355 | 350 | 520 | 460 | 39 | 376 | 22 | 16 | ISO GN 10 | - |
| 9900400 | 400 | 400 | 580 | 515 | 43 | 430 | 26 | 16 | ISO GN 10 | - |
| 9900450 | 450 | 500 | 675 | 620 | 54 | 517 | 26 | 20 | ISO GN 10 | 23.84 |
| 9900500 | 500 | 500 | 675 | 620 | 54 | 533 | 26 | 20 | ISO GN 10 | 24.725 |
| 9900560 | 560 | 600 | 796 | 725 | 64 | 618 | 30 | 20 | ISO GN 10 | 35.70 |
| 9900630 | 630 | 600 | 800 | 725 | 58 | 645 | 30 | 20 | ISO GN 10 | 32.50 |
