Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière

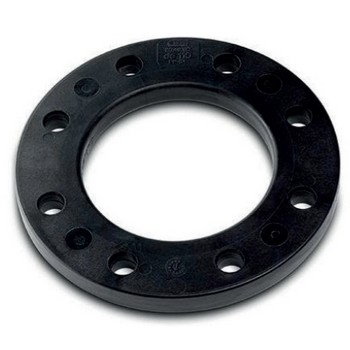

- Corps : Acier recouvert de polypropylène ou rilsan
Références normatives
- Conformes aux normes NF EN 1092 et ISO 7005
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

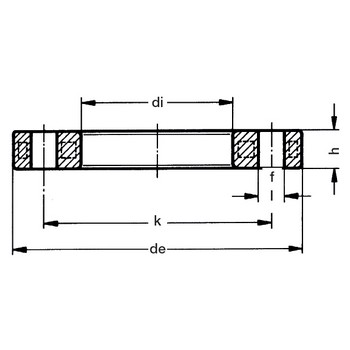

Tableau des dimensions
| Référence | d | DN | de | k | h | di | f | nbre trous | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9904200 | 200 | 200 | 340 | 295 | 27 | 235 | 22 | 12 | ISO GN 16 | 5.401 |
| 9904225 | 225 | 200 | 340 | 295 | 27 | 238 | 22 | 12 | ISO GN 16 | 5.268 |
| 9904250 | 250 | 250 | 419 | 355 | 32 | 288 | 26 | 12 | ISO GN 16 | 10.53 |
| 9904280 | 280 | 250 | 419 | 355 | 32 | 294 | 26 | 12 | ISO GN 16 | 9.995 |
| 9904315 | 315 | 300 | 478 | 410 | 34 | 338 | 26 | 12 | ISO GN 16 | 13.65 |
| 9904355 | 355 | 350 | 530 | 470 | 42 | 376 | 26 | 16 | ISO GN 16 | 16.70 |
| 9904400 | 400 | 400 | 592 | 525 | 54 | 430 | 30 | 16 | ISO GN 16 | 28.084 |
