Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Bride : Acier non galvanisé
Références normatives
- Conformes aux normes NF EN 1092 et ISO 7005
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

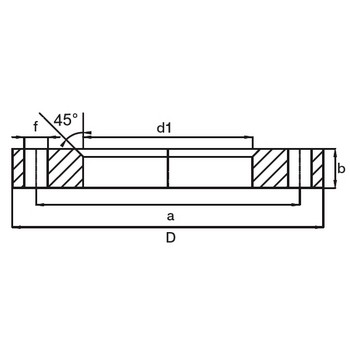

Tableau des dimensions
| Référence | d | DN | D | d1 | a | b | nbre trous | f | Classe de perçage | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 9904450B | 450 | 500 | 715 | 517 | 650 | 26 | 20 | 33 | ISO GN 16 | 37.60 |
| 9904500B | 500 | 500 | 715 | 533 | 650 | 26 | 20 | 33 | ISO GN 16 | 35.45 |
| 9904560B | 560 | 600 | 840 | 622 | 770 | 31 | 20 | 36 | ISO GN 16 | 53.80 |
| 9904630B | 630 | 600 | 840 | 645 | 770 | 31 | 20 | 36 | ISO GN 16 | 51.50 |
| 9904710B | 710 | 700 | 910 | 740 | 840 | 25 | 24 | 36 | ISO GN 16 | 40 |
| 9904800B | 800 | 800 | 1025 | 843 | 950 | 34 | 24 | 39 | ISO GN 16 | 50.5 |
