Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

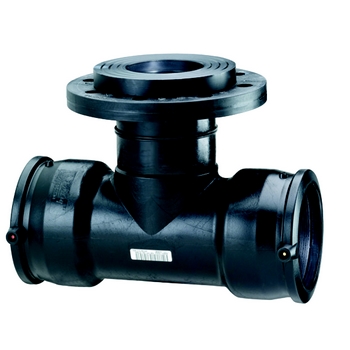

Description
Matière
- Corps : Corps : Polyéthylène noir PE 100
- Bride : Acier recouverte de PP
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

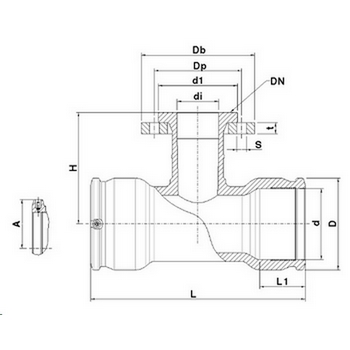

Tableau des dimensions
| Référence | d x DN x d | di | d1 | D | D1 | A | s | L1 | L | H | Dp | t | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 49944090080 | 90 x 80 x 90 | 71 | 138 | 113 | 200 | 71 | 8 x 18 | 71 | 294 | 165 | 160 | 20 | 7,4 à 17,6 | 2.835 | 16 |
| 49944110080 | 110 x 80 x 110 | 71 | 138 | 143 | 200 | 81 | 8 x 18 | 71 | 326 | 181 | 160 | 20 | 7,4 à 17,6 | 3.56 | 16 |
| 49944110100 | 110 x 100 x 110 | 87 | 158 | 143 | 220 | 81 | 8 x 18 | 71 | 326 | 181 | 180 | 22 | 7,4 à 17,6 | 4.24 | 16 |
| 49944125080 | 125 x 80 x 125 | 71 | 138 | 165 | 200 | 88 | 8 x 18 | 86 | 382 | 190 | 160 | 20 | 7,4 à 17,6 | 4.55 | 16 |
| 49944125100 | 125 x 100 x 125 | 87 | 158 | 165 | 220 | 88 | 8 x 18 | 86 | 382 | 190 | 180 | 22 | 7,4 à 17,6 | 5.18 | 16 |
| 49944160080 | 160 x 80 x 160 | 71 | 138 | 208 | 200 | 106 | 8 x 18 | 86 | 440 | 210 | 160 | 20 | 7,4 à 17,6 | 6.245 | 16 |
| 49944160100 | 160 x 100 x 160 | 87 | 158 | 208 | 220 | 106 | 8 x 18 | 86 | 440 | 210 | 180 | 22 | 7,4 à 17,6 | 6.785 | 16 |
| 49944180080 | 180 x 80 x 180 | 71 | 138 | 245 | 200 | 116 | 8 x 18 | 106 | 422 | 225 | 160 | 20 | 7,4 à 17,6 | 7.745 | 16 |
| 49944180100 | 180 x 100 x 180 | 87 | 158 | 245 | 220 | 116 | 8 x 18 | 106 | 422 | 225 | 180 | 22 | 7,4 à 17,6 | 8.55 | 16 |
| 49944200080 | 200 x 80 x 200 | 71 | 138 | 261 | 200 | 125 | 8 x 18 | 114 | 451 | 240 | 160 | 20 | 7,4 à 17,6 | 8.51 | 16 |
| 49944200100 | 200 x 100 x 200 | 87 | 158 | 261 | 220 | 125 | 8 x 18 | 114 | 451 | 245 | 180 | 22 | 7,4 à 17,6 | 9.23 | 16 |
| 49944225080 | 225 x 80 x 225 | 71 | 138 | 293 | 200 | 140 | 8 x 18 | 122 | 494 | 255 | 160 | 20 | 7,4 à 17,6 | 11.24 | 16 |
| 49944225100 | 225 x 100 x 225 | 87 | 158 | 293 | 220 | 140 | 8 x 18 | 122 | 494 | 260 | 180 | 22 | 7,4 à 17,6 | 11.9 | 16 |
| 49944250080 | 250 x 80 x 250 | 71 | 138 | 326 | 200 | 152 | 8 x 18 | 122 | 538 | 270 | 160 | 20 | 7,4 à 17,6 | 14.75 | 16 |
| 49944250100 | 250 x 100 x 250 | 87 | 158 | 326 | 220 | 152 | 8 x 18 | 129 | 538 | 275 | 180 | 22 | 7,4 à 17,6 | 15.4 | 16 |
