Technique

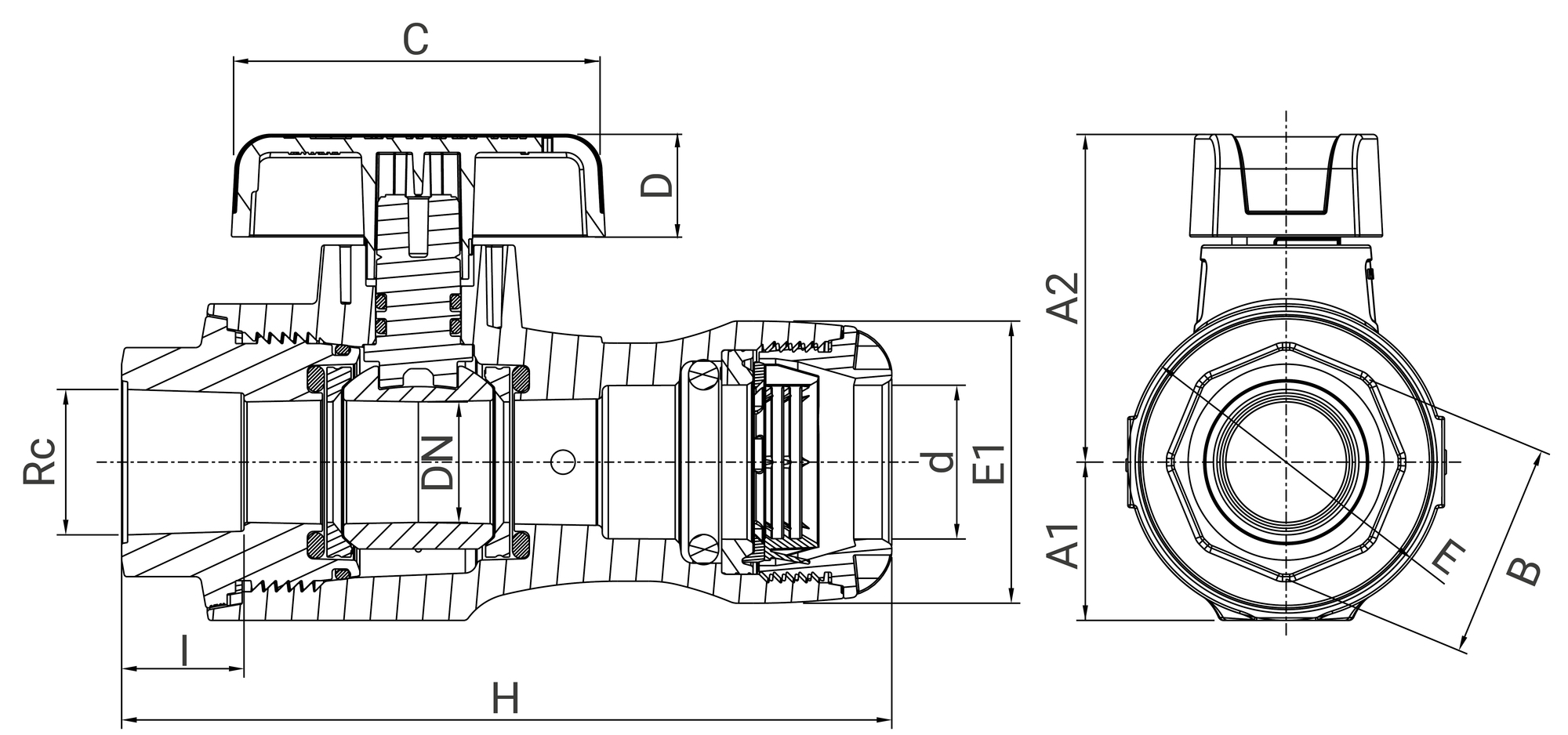

Tableau des dimensions
| Référence | d x Rc | DN | A1 | A2 | B | E | E1 | H | l | C | D | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371030S3210 | 32 x 1" | 25 | 33 | 64 | 46 | 64 | 58 | 148 | 22 | 80 | 21 | 0.355 | 16 |
Vanne Tekplass S1 taraudée - 371030S - Réf. : 371030S3210
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre - Résiste la corrosion. Version Série 1 d'un côté et taraudage de l'autre - Fermeture 1/4 de tour
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Taraudage conique selon ISO 7.1
